High Pressure Valves & Fittings. HIFLUX > ko > 고압피팅 https://www.hiflux.co.kr/bbs/board.php?bo_table=product2 테스트 버전 0.2 (2004-04-26) ko 고압 이경피팅 (High Pressure Reducing Fitting) - 60,000psi https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=29 고압피팅(High Pressure Fitting)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 이경엘보 (High Pressure Fitting - Reducing Elbow)
  • 고압 피팅 - 이경엘보 (High Pressure Fitting - Reducing Elbow)
    60,000 psi / 4,137 bar / 4,218 kgf/cm2
  • 쇼핑몰 바로가기 ↘
  • 이경티 (High Pressure Fitting - Reducing Tee)
  • 고압 피팅 - 이경티 (High Pressure Fitting - Reducing Tee)
    60,000 psi / 4,137 bar / 4,218 kgf/cm2
  • 쇼핑몰 바로가기 ↘
피팅(Fitting)은 튜브(Tube)와 튜브를 연결해주는 이음도구 역할을 합니다. 하이플럭스 고압 피팅은 Cone and thread Connection 타입으로 확실하고 안전하게 체결되도록 제작되어 유체나 기체 구분 없이 높은 압력에서도 누설 없이 사용이 가능합니다. 포트의 방향에 따라 엘보우(Elbow), 티(Tee), 크로스(Cross) 등 3가지 바디 타입이 있으며 압력별, 포트사이즈 별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16".
ico_dot.gif 3가지 타입의 바디 (Elbow, Tee Type).
ico_dot.gif 서로 다른 지름의 배관을 연결할 수 있도록 제작.
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 높은 압력에서도 사용 가능하며 고유량 특성과 압력별 다양한 오리피스 크기를 갖습니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기

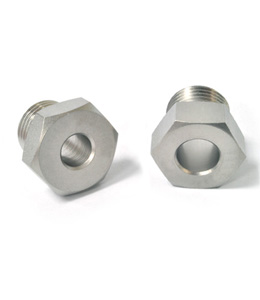

ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.


ft_tit_nm.gif nipple

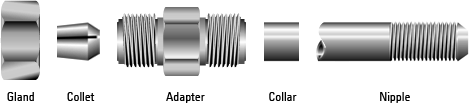

ft_tit_av.gif anti vibration nipple


Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FT①
  • 60②
  • E③
  • S④
  • 09⑤
  • -
  • 04⑤
  • -
  • 09⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory

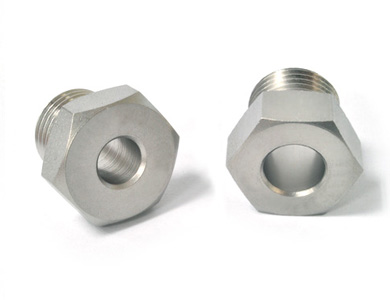

    - G : Gland
    - S : Sleeve

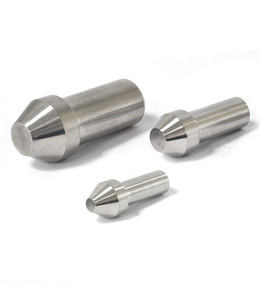

    - P : Plug

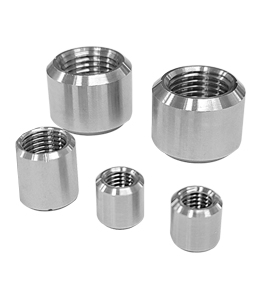

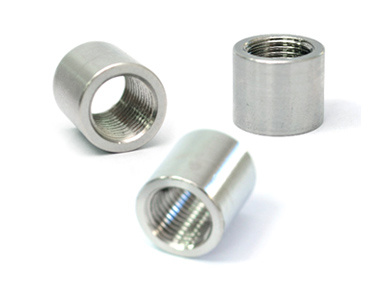

    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 이경피팅 (High Pressure Reducing Fitting) - 20,000psi https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=28 고압피팅(High Pressure Fitting)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 이경엘보 (High Pressure Fitting - Reducing Elbow)
  • 고압 피팅 - 이경엘보 (High Pressure Fitting - Reducing Elbow)
    20,000 psi / 1,380 bar / 1,406 kgf/cm2
  • 쇼핑몰 바로가기 ↘
  • 이경티 (High Pressure Fitting - Reducing Tee)
  • 고압 피팅 - 이경티 (High Pressure Fitting - Reducing Tee)
    20,000 psi / 1,380 bar / 1,406 kgf/cm2
  • 쇼핑몰 바로가기 ↘
피팅(Fitting)은 튜브(Tube)와 튜브를 연결해주는 이음도구 역할을 합니다. 하이플럭스 고압 피팅은 Cone and thread Connection 타입으로 확실하고 안전하게 체결되도록 제작되어 유체나 기체 구분 없이 높은 압력에서도 누설 없이 사용이 가능합니다. 포트의 방향에 따라 엘보우(Elbow), 티(Tee), 크로스(Cross) 등 3가지 바디 타입이 있으며 압력별, 포트사이즈 별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16".
ico_dot.gif 3가지 타입의 바디 (Elbow, Tee Type).
ico_dot.gif 서로 다른 지름의 배관을 연결할 수 있도록 제작.
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 높은 압력에서도 사용 가능하며 고유량 특성과 압력별 다양한 오리피스 크기를 갖습니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.


ft_tit_nm.gif nipple
ft_tit_av.gif anti vibration nipple


Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FT①
  • 20②
  • E③
  • S④
  • 04⑤
  • -
  • 06⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory
    - G : Gland
    - S : Sleeve
    - P : Plug
    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 매니폴드 블록(Manifold Block) - PT Female (~15,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=27 매니폴드 블록(Manifold Block)다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
하이플럭스 매니폴드 블록(Manifold block)은 같은 압력 사양을 갖는 사이즈의 튜브 혹은 다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배 시키기 위한 제품입니다.

* 본제품은 원하시는 규격으로 주문 제작 해드리는 제품입니다. (여러 포트 타입으로 조합된 제품도 제작 가능)
* 구매/견적문의 042-933-5670 / 담당자 메일 leesun@hiflux.com 으로 문의해주시기 바랍니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/8", 1/4", 3/8", 1/2", 3/4", 1"
ico_dot.gif Max Pressure : PT 15,000psi
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 사용온도 : -423℉(-252℃) 부터 1200℉(649℃)
ico_dot.gif 고객이 원하시는 규격 및 사양으로 제작 가능.(고객센터로 문의 요망)
ico_dot.gif 여러 포트 타입으로 조합된 제품도 제작 가능.(고객센터로 문의 요망)
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.

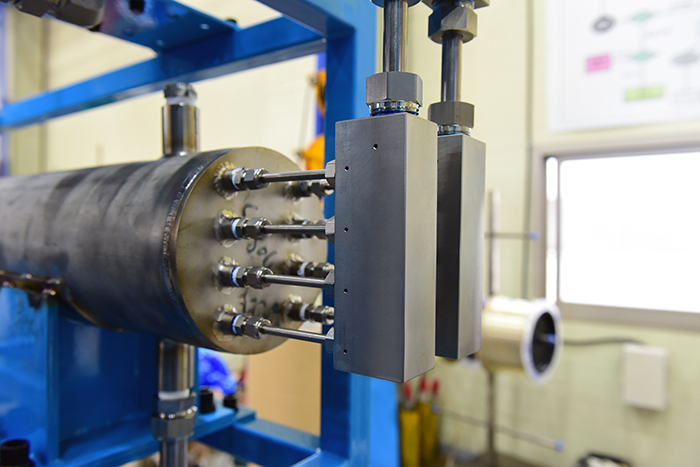

Information매니폴드 블록(Manifold Block) 설치사진 입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • MF①
  • P②
  • S③
  • 04④
  • -
  • 4⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑤ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 윤활제(Oil Based Thread Lubricant) - Blue Lube https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=26 윤활제(Oil Based Thread Lubricant) - Blue LubeOil 기반의 PTFE를 혼합한 특수 그리스

카달로그 PDF 보기물질안전보건자료(MSDS) PDF

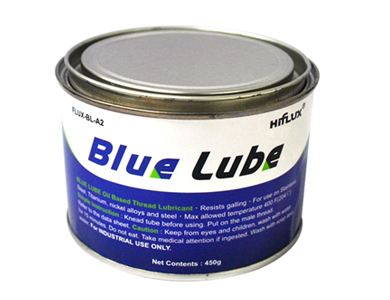

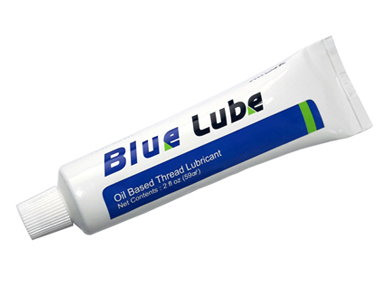

Blue lube은 Thread Lubricant (나사윤활제) 로 Oil 기반의 PTFE를 혼합한 특수 그리스입니다.
스테인레스 스틸, 일반 금속제, 티타늄, 알류미늄과 니켈베이스의 합금제에 다양하게 사용되며, 나사 체결시 체결면의 고체 윤활제로 인해 토오크를 낮추어 주며 마모 방지 및 고착을 방지하여 줍니다. 또한, 물(습기) 분위기에서도 윤활 능력을 유지할 수 있으며, 산화방지성능, 부식방지성능이 우수합니다.

적 용 - 각종 Stainless Steel , 탄소강, 티타늄, 알류미늄 및 특수 합금
제품취급 주의사항 - 할로겐, 프레온, 이산화 질소, 강산, 강염기 접촉부위 사용이 어렵습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif 장기 윤활용 그리스.
ico_dot.gif 나사 쪄듬 방지.
ico_dot.gif 오일 베이스 윤활재로 물에 잘 흘러내리지 않음 (내수성이 강함).
ico_dot.gif 나사 조립시 낮은 토오크 유지.
ico_dot.gif 내 마모성능 우수.
ico_dot.gif 산화방지성능, 부식방지성능 우수.
ico_dot.gif 사용온도범위 : -35 to 204​℃​.
ico_dot.gif PTFE 를 포함 하고 있다.
Composition제품의 구성을 안내해드립니다.

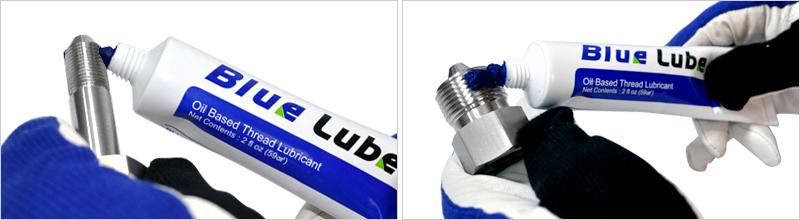

[하이플럭스] 국산 나사 윤활제 Oil Based Thread Lubricant - Blue Lube / Blue Goop 대체 가능
기존 유사 해외 제품(Blue Goop)을 대체하여 사용 되어질수 있다.

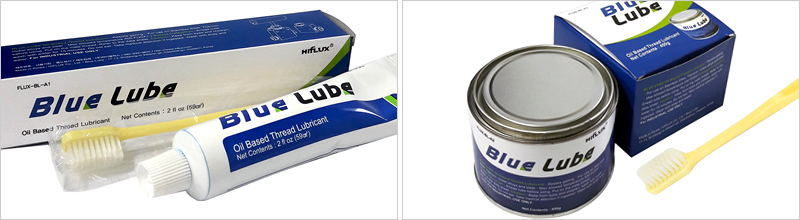

[하이플럭스] 국산 나사 윤활제 Oil Based Thread Lubricant - Blue Lube / Blue Goop 대체 가능
제품당 기본 칫솔이 포함이 되어 있습니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 튜브 캡(Tube Cap) - High Pressure(60,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=25 튜브 캡(Tube Cap)튜브의 압력 테스트, 배관 마무리 작업에 사용하기 위한 제품

카달로그 PDF 보기 ↘

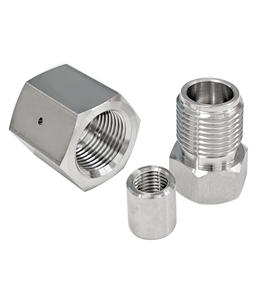

  • 튜브 캡(Tube Cap) ~ 15,000psi
    • 튜브 캡(Tube Cap) (60,000 psi / 4,137 bar)
    • 튜브의 압력 테스트, 배관 마무리 작업
    • Tube Size : 1/4", 3/8", 9/16", 3/4", 1".
    • 신뢰적인 Sealing을 위해 디자인된 Packing.
    • 뛰어난 내식성.
    • 간단한 구조.
    • 손쉬운 마감 방법.
    쇼핑몰 바로가기 ↘
하이플럭스의 튜브 캡(Tube Cap)은 튜브의 압력 테스트, 배관 마무리 작업에 사용 하기 위한 제품입니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube Size : 1/4", 3/8", 9/16", 3/4", 1".
ico_dot.gif 신뢰적인 Sealing을 위해 디자인된 Packing.
ico_dot.gif 뛰어난 내식성.
ico_dot.gif 간단한 구조.
ico_dot.gif 손쉬운 마감 방법.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Structure제품별 구조도를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FATC①
  • 20②
  • S③
  • 06④
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 튜브 캡(Tube Cap) - Medium Pressure(20,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=24 튜브 캡(Tube Cap)튜브의 압력 테스트, 배관 마무리 작업에 사용하기 위한 제품

카달로그 PDF 보기 ↘

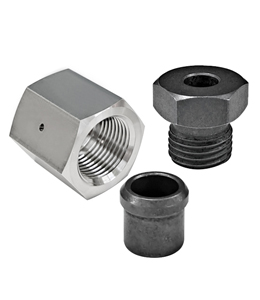

  • 튜브 캡(Tube Cap) ~ 15,000psi
    • 튜브 캡(Tube Cap) (20,000 psi / 1,380 bar)
    • 튜브의 압력 테스트, 배관 마무리 작업
    • Tube Size : 1/4", 3/8", 9/16", 3/4", 1".
    • 신뢰적인 Sealing을 위해 디자인된 Packing.
    • 뛰어난 내식성.
    • 간단한 구조.
    • 손쉬운 마감 방법.
    쇼핑몰 바로가기 ↘
하이플럭스의 튜브 캡(Tube Cap)은 튜브의 압력 테스트, 배관 마무리 작업에 사용 하기 위한 제품입니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube Size : 1/4", 3/8", 9/16", 3/4", 1".
ico_dot.gif 신뢰적인 Sealing을 위해 디자인된 Packing.
ico_dot.gif 뛰어난 내식성.
ico_dot.gif 간단한 구조.
ico_dot.gif 손쉬운 마감 방법.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Structure제품별 구조도를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FATC①
  • 20②
  • S③
  • 06④
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 튜브 캡(Tube Cap) - Low Pressure(~ 15,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=23 튜브 캡(Tube Cap)튜브의 압력 테스트, 배관 마무리 작업에 사용하기 위한 제품

카달로그 PDF 보기 ↘
  • 튜브 캡(Tube Cap) ~ 15,000psi
    • 튜브 캡(Tube Cap) (15,000psi / 1034 bar)
    • 튜브의 압력 테스트, 배관 마무리 작업
    • Tube Size : 1/8", 1/4", 3/8", 1/2".
    • 신뢰적인 Sealing을 위해 디자인된 Packing.
    • 뛰어난 내식성.
    • 간단한 구조.
    • 손쉬운 마감 방법.
    쇼핑몰 바로가기 ↘
하이플럭스의 튜브 캡(Tube Cap)은 튜브의 압력 테스트, 배관 마무리 작업에 사용 하기 위한 제품입니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube Size : 1/8", 1/4", 3/8", 1/2".
ico_dot.gif 신뢰적인 Sealing을 위해 디자인된 Packing.
ico_dot.gif 뛰어난 내식성.
ico_dot.gif 간단한 구조.
ico_dot.gif 손쉬운 마감 방법.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Structure제품별 구조도를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FATC①
  • 20②
  • S③
  • 06④
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 매니폴드 블록(Manifold Block) - NPT Female (~15,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=22 매니폴드 블록(Manifold Block)다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
하이플럭스 매니폴드 블록(Manifold block)은 같은 압력 사양을 갖는 사이즈의 튜브 혹은 다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배 시키기 위한 제품입니다.

* 본제품은 원하시는 규격으로 주문 제작 해드리는 제품입니다. (여러 포트 타입으로 조합된 제품도 제작 가능)
* 구매/견적문의 042-933-5670 / 담당자 메일 leesun@hiflux.com 으로 문의해주시기 바랍니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/8", 1/4", 3/8", 1/2", 3/4", 1"
ico_dot.gif Max Pressure : NPT 15,000psi
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 사용온도 : -423℉(-252℃) 부터 1200℉(649℃)
ico_dot.gif 고객이 원하시는 규격 및 사양으로 제작 가능.(고객센터로 문의 요망)
ico_dot.gif 여러 포트 타입으로 조합된 제품도 제작 가능.(고객센터로 문의 요망)
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Information매니폴드 블록(Manifold Block) 설치사진 입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • MF①
  • N②
  • S③
  • 04④
  • -
  • 4⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑤ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 매니폴드 블록(Manifold Block) - High Pressure(~60,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=21 매니폴드 블록(Manifold Block)다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
하이플럭스 매니폴드 블록(Manifold block)은 같은 압력 사양을 갖는 사이즈의 튜브 혹은 다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배 시키기 위한 제품입니다.

* 본제품은 원하시는 규격으로 주문 제작 해드리는 제품입니다. (여러 포트 타입으로 조합된 제품도 제작 가능)
* 구매/견적문의 042-933-5670 / 담당자 메일 leesun@hiflux.com 으로 문의해주시기 바랍니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16"
ico_dot.gif Max Pressure : 60,000psi
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 사용온도 : -423℉(-252℃) 부터 1200℉(649℃)
ico_dot.gif 고객이 원하시는 규격 및 사양으로 제작 가능.(고객센터로 문의 요망)
ico_dot.gif 여러 포트 타입으로 조합된 제품도 제작 가능.(고객센터로 문의 요망)
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Information매니폴드 블록(Manifold Block) 설치사진 입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • MF①
  • 15②
  • S③
  • 04④
  • -
  • 4⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑤ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 매니폴드 블록(Manifold Block) - Medium Pressure(~20,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=20 매니폴드 블록(Manifold Block)다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
하이플럭스 매니폴드 블록(Manifold block)은 같은 압력 사양을 갖는 사이즈의 튜브 혹은 다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배 시키기 위한 제품입니다.

* 본제품은 원하시는 규격으로 주문 제작 해드리는 제품입니다. (여러 포트 타입으로 조합된 제품도 제작 가능)
* 구매/견적문의 042-933-5670 / 담당자 메일 leesun@hiflux.com 으로 문의해주시기 바랍니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16", 3/4", 1"
ico_dot.gif Max Pressure : 20,000psi
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 사용온도 : -423℉(-252℃) 부터 1200℉(649℃)
ico_dot.gif 고객이 원하시는 규격 및 사양으로 제작 가능.(고객센터로 문의 요망)
ico_dot.gif 여러 포트 타입으로 조합된 제품도 제작 가능.(고객센터로 문의 요망)
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Information매니폴드 블록(Manifold Block) 설치사진 입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • MF①
  • 15②
  • S③
  • 04④
  • -
  • 4⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑤ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 매니폴드 블록(Manifold Block) - Low Pressure(~ 15,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=19 매니폴드 블록(Manifold Block)다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
하이플럭스 매니폴드 블록(Manifold block)은 같은 압력 사양을 갖는 사이즈의 튜브 혹은 다양한 압력 사양을 갖는 사이즈의 튜브를 하나의 블록으로 연결 또는 분배 시키기 위한 제품입니다.

* 본제품은 원하시는 규격으로 주문 제작 해드리는 제품입니다. (여러 포트 타입으로 조합된 제품도 제작 가능)
* 구매/견적문의 042-933-5670 / 담당자 메일 leesun@hiflux.com 으로 문의해주시기 바랍니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/8", 1/4", 3/8", 1/2"
ico_dot.gif Max Pressure : ~ 15,000psi
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 사용온도 : -423℉(-252℃) 부터 1200℉(649℃)
ico_dot.gif 고객이 원하시는 규격 및 사양으로 제작 가능.(고객센터로 문의 요망)
ico_dot.gif 여러 포트 타입으로 조합된 제품도 제작 가능.(고객센터로 문의 요망)
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 또는 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • MF①
  • 15②
  • S③
  • 04④
  • -
  • 4⑤
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ④ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑤ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line

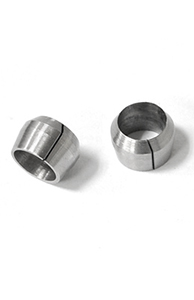

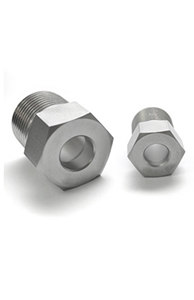

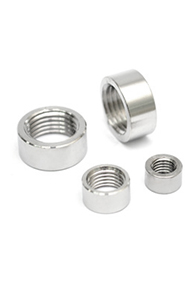

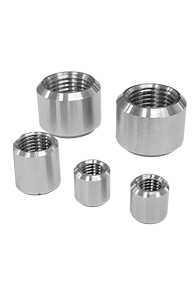

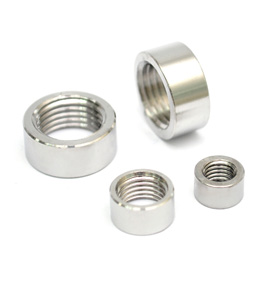

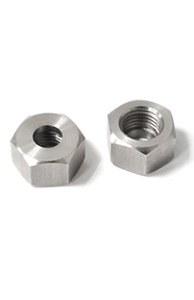

]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 피팅 악세사리(Fitting Accessory) - Ultra High Pressure(150,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=18 고압피팅 악세사리(Fitting Accessory)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
피팅 악세사리(Fitting accessory)는 튜브를 피팅에 연결할 때 피팅의 정확한 위치에 닿을 수 있도록 도와주며 튜브가 피팅에 밀착되게 하여 누설이 발생하지 않도록 체결해주는 역할을 합니다. 하이플럭스 피팅 악세사리는 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다. 11500psi 이하 압력의 경우에는 Gland와 Sleeve가 한 셋트로 구성되고 20000psi 이상 압력의 경우에는 Gland, Collar가 한 셋트로 구성됩니다. 20,000psi와 60,000psi의 경우 튜브에 진동이 있을 시 Collet을 추가로 사용하시면 진동을 줄일 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 3/8".
ico_dot.gif Stainless Steel 304 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 화학, 정유, 연구, 기름, 가스 산업체의 Fitting으로 다양한 압력(「max」150,000 psi )에 사용됩니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 혹은 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.
gland
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FA①
  • 20②
  • G③
  • S④
  • 04⑤
  • -
  • AV⑥
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory
    - G : Gland
    - S : Sleeve
    - P : Plug
    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 피팅 악세사리(Fitting Accessory) - Ultra High Pressure(100,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=17 고압피팅 악세사리(Fitting Accessory)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
피팅 악세사리(Fitting accessory)는 튜브를 피팅에 연결할 때 피팅의 정확한 위치에 닿을 수 있도록 도와주며 튜브가 피팅에 밀착되게 하여 누설이 발생하지 않도록 체결해주는 역할을 합니다. 하이플럭스 피팅 악세사리는 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다. 11500psi 이하 압력의 경우에는 Gland와 Sleeve가 한 셋트로 구성되고 20000psi 이상 압력의 경우에는 Gland, Collar가 한 셋트로 구성됩니다. 20,000psi와 60,000psi의 경우 튜브에 진동이 있을 시 Collet을 추가로 사용하시면 진동을 줄일 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4".
ico_dot.gif Stainless steel 316 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 화학, 정유, 연구, 기름, 가스 산업체의 Fitting으로 다양한 압력(「max」150,000 psi )에 사용됩니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 혹은 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.
gland
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FA①
  • 20②
  • G③
  • S④
  • 04⑤
  • -
  • AV⑥
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory
    - G : Gland
    - S : Sleeve
    - P : Plug
    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 피팅 악세사리(Fitting Accessory) - High Pressure(60,000psi) Anti Vibration https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=16 고압피팅 악세사리(Fitting Accessory)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
피팅 악세사리(Fitting accessory)는 튜브를 피팅에 연결할 때 피팅의 정확한 위치에 닿을 수 있도록 도와주며 튜브가 피팅에 밀착되게 하여 누설이 발생하지 않도록 체결해주는 역할을 합니다. 하이플럭스 피팅 악세사리는 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다. 15000psi 이하 압력의 경우에는 Gland와 Sleeve가 한 셋트로 구성되고 20000psi 이상 압력의 경우에는 Gland, Collar가 한 셋트로 구성됩니다. 20,000psi와 60,000psi의 경우 튜브에 진동이 있을 시 Collet을 추가로 사용하시면 진동을 줄일 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16".
ico_dot.gif Stainless Steel 304 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 화학, 정유, 연구, 기름, 가스 산업체의 Fitting으로 다양한 압력(「max」150,000 psi )에 사용됩니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 혹은 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.
ft_tit_nm.gifgland


ft_tit_av.gifanti vibration gland
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FA①
  • 20②
  • G③
  • S④
  • 04⑤
  • -
  • AV⑥
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory
    - G : Gland
    - S : Sleeve
    - P : Plug
    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900 고압 피팅 악세사리(Fitting Accessory) - High Pressure(60,000psi) https://www.hiflux.co.kr/bbs/board.php?bo_table=product2&wr_id=15 고압피팅 악세사리(Fitting Accessory)내마모성 재질과 간단한 구조 설계로 높은 압력 연결에 사용되는 고압 피팅과 전용 악세사리

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
피팅 악세사리(Fitting accessory)는 튜브를 피팅에 연결할 때 피팅의 정확한 위치에 닿을 수 있도록 도와주며 튜브가 피팅에 밀착되게 하여 누설이 발생하지 않도록 체결해주는 역할을 합니다. 하이플럭스 피팅 악세사리는 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다. 11500psi 이하 압력의 경우에는 Gland와 Sleeve가 한 셋트로 구성되고 20000psi 이상 압력의 경우에는 Gland, Collar가 한 셋트로 구성됩니다. 20,000psi와 60,000psi의 경우 튜브에 진동이 있을 시 Collet을 추가로 사용하시면 진동을 줄일 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Tube size : 1/4", 3/8", 9/16".
ico_dot.gif Stainless Steel 304 / 316 냉간소재 사용.
ico_dot.gif 가스와 액체 사용시 누설에 강한 Cone and thread connection 연결.
ico_dot.gif 작동온도는 -423°F (-252°C)부터 1200°F (649°C)까지 입니다.
ico_dot.gif 화학, 정유, 연구, 기름, 가스 산업체의 Fitting으로 다양한 압력(「max」150,000 psi )에 사용됩니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 하이플럭스의 Fitting은 Block과 Gland, Sleeve 혹은 Collar가 사이즈에 맞도록 세트로 구성된 제품입니다.
ico_dot.gif 각 개별품은 하이플럭스의 Fitting accessory & Tubing & Nipple 상품을 참고하시기 바랍니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Composition피팅, 피팅악세사리 세트 구성을 안내해드립니다.
ft_tit_nm.gifgland


ft_tit_av.gifanti vibration gland
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • FA①
  • 20②
  • G③
  • S④
  • 04⑤
  • -
  • AV⑥
  • ① 제품 분류
    FT : Fitting
    FA : Fitting Accessory
    MF : Manifold Block
    FATC : Tube Cap
    T : Tube
    N : Nipple
    TS : Tube Support
  • ② 압력
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 제품별 타입
    Fitting
    - E : Elbow
    - T : Tee
    - C : Cross
    Fitting Accessory
    - G : Gland
    - S : Sleeve
    - P : Plug
    - C : Collar
  • ④ 재질
    S : Stainless Steel
    H : HC-276
    T : Titanium
    IN : Nickel 600
    IN625 : Inconel 625
  • ⑤ 튜브 사이즈
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 제품별 옵션
    Anti-Vibration Type
    - 20,000psi, 60,000psi Optional
    Manifold block
    - 4 : 4way
    - 5 : 5way
    - 6 : 6way
    Tube Support
    - L1 : 1 Line
    - L2 : 2 Line
    - L3 : 3 Line
]]> 하이플럭스 Tue, 28 Mar 2023 15:12:58 +0900
