카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

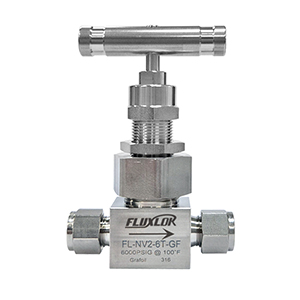

Features제품의 특장점을 안내해드립니다.

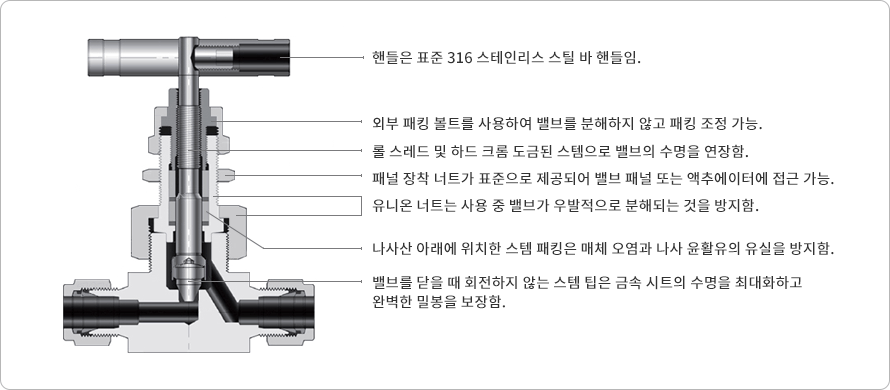

최대 사용 압력 : 최대 6,000psi(413bar) @ 100°F(38°C)  최대 사용 온도 : -65°F ~ 1,200°F (-54℃ ~ 648℃)  그라파이트 패킹(Graphite Packing) 사용.  표준 재질 316 스테인리스 스틸.  밸브 스템이 완전히 열린 위치에서 보닛의 경사진 모서리에 맞닿는 백 시트(back seating) 구조로, 패킹이 손상되었을 때 보닛을 통한 누출을 최대한 방지함.  나사산 아래에 위치한 비회전 스템 팁 및 스템 패킹이 표준 설계임.

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.

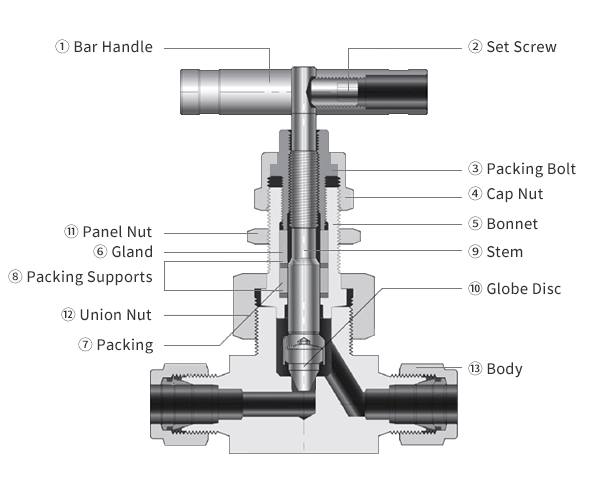

Structure제품별 구조도를 안내해드립니다.

Item Component Material / ASTM Specification 1 Bar Handle SS316 2 Set screw Grade B8 TYPE 304/A193 3 Packing Bolt SS316 4 Cap nut SS316 5 Bonnet * SS316 6 Gland SS316 7 Packing * Graphite 8 Packing supports Reinfoced PTFE 9 Stem Hard Chrome-plated SS316 10 Globe disc TYPE630/A564 11 Panel nut SS316 12 Union nut SS316 13 Body * SS316

Information제품 상세정보를 안내해드립니다.

기술데이터

Valve Material Temperature Rating °F(°C) Pressure Rating @ -65°F to 100°F (-53°C to 38°C) SS316 -65°F ~ 100°F (-54℃ to 38℃) 6,000 psig (413 bar)

LOK 끝단 연결부가 있는 밸브의 압력 등급은 튜빙 재질과 벽 두께에 따라 결정됨.
밸브의 압력 등급은 때때로 파이프 끝단 및 연결된 튜빙의 작동 압력에 의해 제한됨.
표준 Vee & Ball 팁이 있는 밸브는 완전히 열리거나 완전히 닫힌 위치에서 사용하도록 설계됨.
모든 밸브는 공장에서 질소 가스를 사용하여 1000psig (69bar)에서 테스트됨.
시트의 최대 허용 누출량은 0.1 (SSCM)임.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

최대 사용 압력 : 100°F(38°C) ~ 5000psig(344bar)   최대 사용 온도 : -65°F(54℃ ) ~ 450°F (232℃)  안정적인 Lok 튜브 피팅 끝단 NPT 및 ISO 수나사/암나사  고온용 금속 대 금속 Vee 스템  강력한 크롬 도금 스템 나사산으로 긴 사용 수명 보장  패널 설치 가능  패킹 외부 조정 가능

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

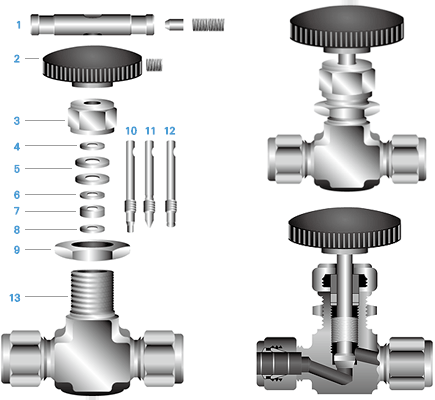

Structure제품별 구조도를 안내해드립니다.

Item Component Material / ASTM Specification Stainless Steel 316 Brass Alloy 400 1 Body SS316/A182 Brass/B283 - 2 Vee Stem SS316/A276 Alloy R-405 3 Panel Nut SS316/A276 Brass/B16 SS316/A276 4 Packing Ring SS316/A276 Alloy R-405/B164 5 Inner Packing Standard : PTFE, Optional : PEEK 6 Out Packing 7 Packing Gland SS316/A276 Alloy R-405/B164 8 Packing Nut SS316/A276 Brass/B16 Alloy R-405/B164 9 Handle SS316/A276 10 Set Screw SS304/A276

Information제품 상세정보를 안내해드립니다.

온도별 압력 등급

ASME Material Group TABLE 2-2.2 N/A TABLE 2-3.4 ASME Class Rating 2080 N/A 1500 Meterial Name 316SS Brass Monel Alloy 400 Temperature, °F (°C) Working Pressure, psig (bar) -65°F (-54°C) to 100 (38) 5000 (344) 3000 (206) 3000 (206) 200 (93) 4295 (295) 2350 (161) 2640 (181) 300 (148) 3875 (266) 2050 (141) 2470 (170) 350 (176) 3710 (255) 1470 (101) 2430 (167) 400 (204) 3560 (245) 390 (26) 2390 (164) 450 (232) 3435 (236) - 2380 (163)

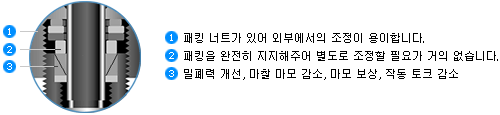

Panel Mounting

분해 1. 핸들에 무드 볼트를 풀고 핸들을 제거함. 2. Packing 고정 너트를 제거하고 패널 너트를 제거함. 3. 밸브를 패널 홀에 삽입.  재조립 4. 제거했던 패널 너트를 재조립 함. 5. Packing 고정 너트를 재조립 함. (토크값을 주지 않고 손으로만 고정함) 6. 핸들을 원래의 자리에 조립하여 스크류(스템) 이상 유무를 확인. 7. Packing 고정 너트를 토크값에 맞추어서 조립한 후 이상 유무를 확인.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

보닛 일체형 소형 니들밸브.  최대 사용 압력 : 5,000psig (344bar).  최대 사용 온도 : 315℃ (600°F).  Stainless steel 316 바디.  판넬(Panel) 고정 또는 IN-Line 고정 모두 가능.  플라스틱 라운드(Round) 타입의 핸들 사용.  스템의 Leakage를 방지할 수 있도록 Packing Nut를 조정할 수 있게 디자인.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.

Structure제품별 구조도를 안내해드립니다.

구성 요소 (Component) 재질(Material) 재질 등급 / ASTM 사양 316SS 황동(Copper) 강(Steel) 합금(Alloy) 1 바 핸들 316SS/A276 - 핸들 핀, 고정 나사 S17400/A564 2 패킹 너트 316SS/A276 360/B16 12L14/A108 R405/B164 3 Cap 304SS/A240, A167 4 Filling Spring S17700/A693 5 Filling Cap 316SS/A240, A276, B783 6 Filling PTFE 7 Bottom Cap 316SS/A240 400/B127 8 조절형 스템 크롬 도금 316SS/A276 316SS/A276 R405/B164 9 V형 스템 10 소프트시트 스템 스템 팁 PCTFE/D1430 11 바디 316SS/A182 377/B283 11L17/A108 400/B564

Information제품 상세정보를 안내해드립니다.

온도별 압력 등급  PCTFE 스템 팁(Stem Tip)이 있는 소프트시트 스템(Soft Seat Stem) 사용시 최대 93°C (200°F).  UHMWPE 패킹 사용시 최대 121°C (250°F).  PFA 패킹 사용시 최대 232°C (450°F).  PEEK 패킹 사용시 최대 315°C (600°F). ASME Grade 2080 해당 없음 1500 재질 그룹(Meterial Grade) 2.2 해당 없음 3.4 재질 명칭(Meterial Name) 316SS 황동(Copper) 강(Steel) 합금(Alloy 400) 온도, °F (°C) 사용 압력, psig (bar) -65 (-53) ~ -20 (-28) -20 (-28) ~ 100 (-37) 200 (93) 250 (121) 300 (148) 5000 (344) 5000 (344) 4295 (295) 4085 (281) 3875 (266) 3000 (206) 3000 (206) 2350 (161) 2200 (151) 2050 (141) - 3000 (206) 2730 (188) 2695 (185) 2660 (183) 3000 (206) 3000 (206) 2640 (181) 2555 (176) 2470 (170) 350 (176) 400 (204) 450 (232) 500 (260) 600 (315) 3715 (255) 3560 (245) 3435 (236) 3310 (228) 3130 (215) 1470 (101 390 (26) - - - 2615 (180) - - - - 2430 (167) 2390 (164) 2380 (163) 2375 (163) - 유량 데이터 / 테스트  모든 보닛 일체형 니들밸브는 1,000psig (69 bar)에서 질소로 공장에서 검사를 합니다.  시트 최대 허용 누설율은 0.1 std cm3/min입니다.  외부 누설 검사는 누설액 검사시 감지되지 않아야 합니다.

Panel Mounting

분해 1. 핸들에 무드 볼트를 풀고 핸들을 제거함. 2. Packing 고정 너트를 제거하고 패널 너트를 제거함. 3. 밸브를 패널 홀에 삽입.  재조립 4. 제거했던 패널 너트를 재조립 함. 5. Packing 고정 너트를 재조립 함. (토크값을 주지 않고 손으로만 고정함) 6. 핸들을 원래의 자리에 조립하여 스크류(스템) 이상 유무를 확인. 7. Packing 고정 너트를 토크값에 맞추어서 조립한 후 이상 유무를 확인.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

보닛 일체형 소형 니들밸브.  최대 사용 압력 : 5,000psig (345bar) @ 100°F (38℃).  최대 사용 온도 : 315℃ (600°F).  Stainless steel 316 바디.  판넬(Panel) 고정 또는 IN-Line 고정 모두 가능.  플라스틱 라운드(Round) 타입의 핸들 사용.  스템의 Leakage를 방지할 수 있도록 Packing Nut를 조정할 수 있게 디자인.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Structure제품별 구조도를 안내해드립니다.

구성 요소 (Component) 재질(Material) 재질 등급 / ASTM 사양 316SS 황동(Copper) 강(Steel) 합금(Alloy) 1 바 핸들 316SS/A276 - 핸들 핀, 고정 나사 S17400/A564 2 원형 핸들 황동 인서트가 있는 페놀수지 고정 나사 니켈 카드뮴 도금 강 3 패킹 너트 316SS/A276 360/B16 12L14/A108 R405/B164 4 Cap 304SS/A240, A167 5 Filling Spring S17700/A693 6 Filling Cap 316SS/A240, A276, B783 7 Filling PTFE 8 Bottom Cap 316SS/A240 400/B127 9 판넬 너트 316SS 360/B16 316SS 10 조절형 스템 크롬 도금 316SS/A276 316SS/A276 R405/B164 11 V형 스템 12 소프트시트 스템 스템 팁 PCTFE/D1430 13 바디 316SS/A182 377/B283 11L17/A108 400/B564

Information제품 상세정보를 안내해드립니다.

온도별 압력 등급

PCTFE 스템 팁(Stem Tip)이 있는 소프트시트 스템(Soft Seat Stem) 사용시 최대 93°C (200°F).  UHMWPE 패킹 사용시 최대 121°C (250°F).  PFA 패킹 사용시 최대 232°C (450°F).  PEEK 패킹 사용시 최대 315°C (600°F).

ASME Grade 2080 해당 없음 1500 재질 그룹(Meterial Grade) 2.2 해당 없음 3.4 재질 명칭(Meterial Name) 316SS 황동(Copper) 강(Steel) 합금(Alloy 400) 온도, °F (°C) 사용 압력, psig (bar) -65 (-53) ~ -20 (-28) -20 (-28) ~ 100 (-37) 200 (93) 250 (121) 300 (148) 5000 (344) 5000 (344) 4295 (295) 4085 (281) 3875 (266) 3000 (206) 3000 (206) 2350 (161) 2200 (151) 2050 (141) - 3000 (206) 2730 (188) 2695 (185) 2660 (183) 3000 (206) 3000 (206) 2640 (181) 2555 (176) 2470 (170) 350 (176) 400 (204) 450 (232) 500 (260) 600 (315) 3715 (255) 3560 (245) 3435 (236) 3310 (228) 3130 (215) 1470 (101 390 (26) - - - 2615 (180) - - - - 2430 (167) 2390 (164) 2380 (163) 2375 (163) -

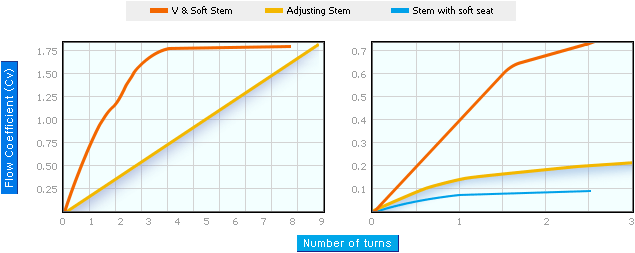

유량 데이터 / 테스트

모든 보닛 일체형 니들밸브는 1,000psig (69 bar)에서 질소로 공장에서 검사를 합니다.  시트 최대 허용 누설율은 0.1 std cm3/min입니다.  외부 누설 검사는 누설액 검사시 감지되지 않아야 합니다.

Panel Mounting

분해 1. 핸들에 무드 볼트를 풀고 핸들을 제거함. 2. Packing 고정 너트를 제거하고 패널 너트를 제거함. 3. 밸브를 패널 홀에 삽입.  재조립 4. 제거했던 패널 너트를 재조립 함. 5. Packing 고정 너트를 재조립 함. (토크값을 주지 않고 손으로만 고정함) 6. 핸들을 원래의 자리에 조립하여 스크류(스템) 이상 유무를 확인. 7. Packing 고정 너트를 토크값에 맞추어서 조립한 후 이상 유무를 확인.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Information페럴 구조 정보를 안내해드립니다.

2중 페럴(Double ferrule)로 밀폐와 튜브 조임 작용이 분리되어 있으며 각각의 작용에 최적화 됨.  전위 페럴(Front ferrule)은 피팅 몸체에 맞닿아 튜빙 외부 직경에서 1차 밀폐를 도움.  후위 페럴(Back ferrule)은 축방향으로 전위 페럴을 밀어 안쪽으로 힌지작용을 하여 튜빙을 단단히 조임.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Information페럴 구조 정보를 안내해드립니다.

2중 페럴(Double ferrule)로 밀폐와 튜브 조임 작용이 분리되어 있으며 각각의 작용에 최적화 됨.  전위 페럴(Front ferrule)은 피팅 몸체에 맞닿아 튜빙 외부 직경에서 1차 밀폐를 도움.  후위 페럴(Back ferrule)은 축방향으로 전위 페럴을 밀어 안쪽으로 힌지작용을 하여 튜빙을 단단히 조임.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Information페럴 구조 정보를 안내해드립니다.

2중 페럴(Double ferrule)로 밀폐와 튜브 조임 작용이 분리되어 있으며 각각의 작용에 최적화 됨.  전위 페럴(Front ferrule)은 피팅 몸체에 맞닿아 튜빙 외부 직경에서 1차 밀폐를 도움.  후위 페럴(Back ferrule)은 축방향으로 전위 페럴을 밀어 안쪽으로 힌지작용을 하여 튜빙을 단단히 조임.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

1본 길이 : 3M(택배발송) or 6M (화물발송).  Stainless steel 316 소재 사용.  BA (Bright annealed) Grade.  ASTM(ASME), A269 Standards.  튜브 내면과 표면의 조도 우수로 순도가 요구되는 유체 이송 환경에 널리 사용.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

내부가 일자 관통형, Thermocouple 이나 deep 샘플링 배관을 길게 삽입 가능하도록 함.  2중 페럴디자인(Double ferrule design)의 NPT / PT Male connector.  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT / PT threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Structure제품별 구조도를 안내해드립니다.

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Structure제품별 구조도를 안내해드립니다.

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

외경이 다른 Tubing과 연결구를 "ㅡ"자로 연결.  2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

사용하지 않는 Tube를 막을때.  2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

사용하지 않는 Port를 막을때.  2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

하나의 연결구와 NPT / PT 나사를 "ㅡ"자로 연결.  2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

Features제품의 특장점을 안내해드립니다.

하나의 연결구와 NPT / PT 나사를 "ㅡ"자로 연결.  2중 페럴디자인(Double ferrule design).  ANSI B31.1, ANSI 31.3 규격에 따라 디자인.  극저온부터 고온 (Max 380℃)까지 안전하게 사용 가능.  치수, 금속 및 기계적 균일성이 우수하여 최초 설비(체결) 후 분리와 재조립 용이.  NPT (National pipe thread) threads에 맞추어 공급 가능.  최초 설비(체결)시와 일관된 측정 가능.  직선 피팅 제품은 ASTM A479 Stainless steel 316으로 제작.  Elbow, Tee, Cross 종류 제품은 ASTM A182 단조 Stainless steel 316으로 제작.  기술자료 : [튜빙 외경 경도]

Specification제품별 모델명, 사양, 치수를 안내해드립니다.

제품상세규격 보기

모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.  자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.  가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.

Assembly피팅과 튜브의 조립과정을 안내해드립니다.

1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다.

Application다양한 분야에 적용된 제품들을 확인해보세요.

FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다.  하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.  조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다.  균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다.
