카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

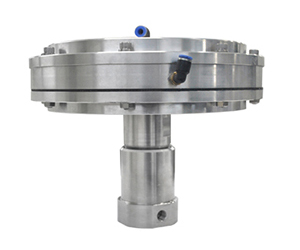

  • 공압식 BPR 20,000psi
    • 공압식 BPR(Air Operating Back Pressure Regulator) 20000
    • Oprerating Air Pressure : 20000psi, 3bar
    • 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능, 원격으로 조절 가능
    • 6개의 분출 압력 범위
    • 모든 재장착 압력에서 버블 타이트 셧 오프 가능
    • 고유량 Cv=0.6 모델 옵션
    • 작동 주위 온도 & 유체 매질 온도 : -55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 20,000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다. 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능하며(10,000psi 0~5bar, 20,000psi 0~3bar), 원격으로 조절 가능합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Oprerating Air Pressure : 20000psi, 3bar
ico_dot.gif 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능, 원격으로 조절 가능
ico_dot.gif 6개의 분출 압력 범위
ico_dot.gif 모든 재장착 압력에서 버블 타이트 셧 오프 가능
ico_dot.gif 고유량 Cv=0.6 모델 옵션
ico_dot.gif 작동 주위 온도 & 유체 매질 온도 : -55℃ ~ 100℃
Information제품사양에 대해 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • ABPR①
  • 10000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    10000 : 10,000psi
    20000 : 20,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 공압식 ABPR (Air Operating Back Pressure Regulator) 10000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=21 공압식 ABPR (Air Operating Back Pressure Regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

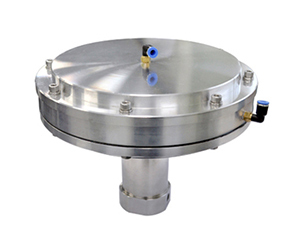

  • 공압식 BPR 10,000psi
    • 공압식 BPR(Air Operating Back Pressure Regulator) 10000
    • Oprerating Air Pressure : 10000psi, 5bar
    • 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능, 원격으로 조절 가능
    • 6개의 분출 압력 범위
    • 모든 재장착 압력에서 버블 타이트 셧 오프 가능
    • 고유량 Cv=0.6 모델 옵션
    • 작동 주위 온도 & 유체 매질 온도 : -55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 20,000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다. 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능하며(10,000psi 0~5bar, 20,000psi 0~3bar), 원격으로 조절 가능합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Oprerating Air Pressure : 10000psi, 5bar
ico_dot.gif 전자식 레귤레이터를 통해 공압으로 Setting값 조절 가능, 원격으로 조절 가능
ico_dot.gif 6개의 분출 압력 범위
ico_dot.gif 모든 재장착 압력에서 버블 타이트 셧 오프 가능
ico_dot.gif 고유량 Cv=0.6 모델 옵션
ico_dot.gif 작동 주위 온도 & 유체 매질 온도 : -55℃ ~ 100℃
Information제품사양에 대해 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • ABPR①
  • 10000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    10000 : 10,000psi
    20000 : 20,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 15000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=20 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘

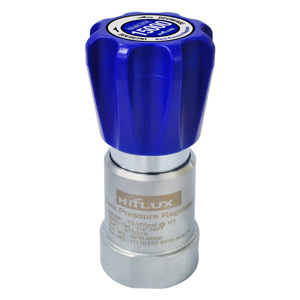

  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 15000
    • BPR Pressure : 15000psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 15000psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 10000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=19 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 10000
    • BPR Pressure : 10000psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 10000psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 6000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=18 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 6000
    • BPR Pressure : 6000psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 6000psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 4000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=17 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 4000
    • BPR Pressure : 4000psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 4000psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 2000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=16 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 2000
    • BPR Pressure : 2000psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 2000psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 BPR (Back Pressure Regulator) 800 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=15 역압력조절기(Back pressure regulator)일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) BPR(Back Pressure Regulator)
    • 레귤레이터(Regulator) - BPR 800
    • BPR Pressure : 800psi
    • Accuract : 1% of relief pressure range
    • NACE Compatibility optional
    • Six different relief pressure ranges
    • Bubble-tight shut-off at all reseat pressures
    • High flow Cv=0.6 model optional
    • Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
    쇼핑몰 바로가기 ↘
역압력조절기(Back pressure regulator, 이하 BPR)란 일반적으로 사용되는 압력조절기(레귤레이터)와는 반대 개념으로, 일반적으로 사용되는 압력조절기가 후단(Outlet)의 압력을 조절하는 것과 달리 BPR은 전단(Inlet)의 압력을 원하는 압력으로 일정하게 유지 되도록 합니다. 하이플럭스의 BPR은 최대 15000psi(전단 압력)의 압력까지 사용이 가능하며 사용하는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지합니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들어보면 BPR을 장착하여 INLET에서 OUTLET으로 유체(혹은 기체)가 흐르도록 하고 INLET 압력을 90Bar (다른 단위 환산시 1300psi / 91kg)로 유지하고자 할 경우를 예로 들겠습니다.

① 우선 BPR의 손잡이를 돌려서 완전히 개방한 후 가압장치를 작동시킵니다.
② BPR이 완전히 개방되어 있으므로 압력이 OUTLET 후단으로 바로 빠져나가게 되어 압력이 채워지지 않게 됩니다.
③ 이때 서서히 BPR 손잡이를 돌려주고 게이지의 눈금을 확인해보면 Vessel 내부의 압력이 증가되었음을 알 수 있습니다.
④ 90Bar가 될 때까지 손잡이를 조절한 후 멈추면 Vessel 내부 압력은 90Bar로 유지가 되고 가압장치가 지속적으로 작동하여도 90Bar를 초과된 압력은 OUTLET으로 배출하게 되므로 Vessel 내부 압력이 90Bar로 계속 유지가 됩니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif BPR Pressure : 800psi
ico_dot.gif Accuract : 1% of relief pressure range
ico_dot.gif NACE Compatibility optional
ico_dot.gif Six different relief pressure ranges
ico_dot.gif Bubble-tight shut-off at all reseat pressures
ico_dot.gif High flow Cv=0.6 model optional
ico_dot.gif Ambient Operating & Fluid Media Temperature :-55℃ ~ 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • BPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 HPR (High Pressure Regulator) 15000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=14 고압용 HPR (High Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) HPR(High Pressure Regulator)
    • 레귤레이터(Regulator) HPR 15000
    • HPR Pressure : 15000psi
    • Converts to Six different outlet pressure ranges
    • Available with captured venting
    • Numerous porting options
    • Main valve cartridge easily maintenanced
    • Unbalanced stem provides positive shut-off
    • Safety and reliability of spring-loaded piston sensor
    • NACE compatible option
    • Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif HPR Pressure : 15000psi
ico_dot.gif Converts to Six different outlet pressure ranges
ico_dot.gif Available with captured venting
ico_dot.gif Numerous porting options
ico_dot.gif Main valve cartridge easily maintenanced
ico_dot.gif Unbalanced stem provides positive shut-off
ico_dot.gif Safety and reliability of spring-loaded piston sensor
ico_dot.gif NACE compatible option
ico_dot.gif Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 HPR (High Pressure Regulator) 10000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=13 고압용 HPR (High Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) HPR(High Pressure Regulator)
    • 레귤레이터(Regulator) HPR 10000
    • HPR Pressure : 10000psi
    • Converts to Six different outlet pressure ranges
    • Available with captured venting
    • Numerous porting options
    • Main valve cartridge easily maintenanced
    • Unbalanced stem provides positive shut-off
    • Safety and reliability of spring-loaded piston sensor
    • NACE compatible option
    • Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif HPR Pressure : 10000psi
ico_dot.gif Converts to Six different outlet pressure ranges
ico_dot.gif Available with captured venting
ico_dot.gif Numerous porting options
ico_dot.gif Main valve cartridge easily maintenanced
ico_dot.gif Unbalanced stem provides positive shut-off
ico_dot.gif Safety and reliability of spring-loaded piston sensor
ico_dot.gif NACE compatible option
ico_dot.gif Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 HPR (High Pressure Regulator) 6000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=12 고압용 HPR (High Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) HPR(High Pressure Regulator)
    • 레귤레이터(Regulator) HPR 6000
    • HPR Pressure : 6000psi
    • Converts to Six different outlet pressure ranges
    • Available with captured venting
    • Numerous porting options
    • Main valve cartridge easily maintenanced
    • Unbalanced stem provides positive shut-off
    • Safety and reliability of spring-loaded piston sensor
    • NACE compatible option
    • Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif HPR Pressure : 6000psi
ico_dot.gif Converts to Six different outlet pressure ranges
ico_dot.gif Available with captured venting
ico_dot.gif Numerous porting options
ico_dot.gif Main valve cartridge easily maintenanced
ico_dot.gif Unbalanced stem provides positive shut-off
ico_dot.gif Safety and reliability of spring-loaded piston sensor
ico_dot.gif NACE compatible option
ico_dot.gif Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 HPR (High Pressure Regulator) 4000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=11 고압용 HPR (High Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) HPR(High Pressure Regulator)
    • 레귤레이터(Regulator) HPR 4000
    • HPR Pressure : 4000psi
    • Converts to Six different outlet pressure ranges
    • Available with captured venting
    • Numerous porting options
    • Main valve cartridge easily maintenanced
    • Unbalanced stem provides positive shut-off
    • Safety and reliability of spring-loaded piston sensor
    • NACE compatible option
    • Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif HPR Pressure : 4000psi
ico_dot.gif Converts to Six different outlet pressure ranges
ico_dot.gif Available with captured venting
ico_dot.gif Numerous porting options
ico_dot.gif Main valve cartridge easily maintenanced
ico_dot.gif Unbalanced stem provides positive shut-off
ico_dot.gif Safety and reliability of spring-loaded piston sensor
ico_dot.gif NACE compatible option
ico_dot.gif Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 HPR (High Pressure Regulator) 2000 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=10 고압용 HPR (High Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) HPR(High Pressure Regulator)
    • 레귤레이터(Regulator) HPR 2000
    • HPR Pressure : 2000psi
    • Converts to Six different outlet pressure ranges
    • Available with captured venting
    • Numerous porting options
    • Main valve cartridge easily maintenanced
    • Unbalanced stem provides positive shut-off
    • Safety and reliability of spring-loaded piston sensor
    • NACE compatible option
    • Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif HPR Pressure : 2000psi
ico_dot.gif Converts to Six different outlet pressure ranges
ico_dot.gif Available with captured venting
ico_dot.gif Numerous porting options
ico_dot.gif Main valve cartridge easily maintenanced
ico_dot.gif Unbalanced stem provides positive shut-off
ico_dot.gif Safety and reliability of spring-loaded piston sensor
ico_dot.gif NACE compatible option
ico_dot.gif Ambient Operating & Fluid Media Temperature : -55℃ to 100℃
Technical Features제품의 기술적 특징을 안내해드립니다.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Bracket제품브라켓을 안내해드립니다.
BRPHPR_bracket1.jpg BRPHPR_bracket2.jpg
Regulator Dimensions(Φ)
A B C D E
bracket 70 98 86 8 58

ico_dot.gif 레귤레이터 Housing에 부착하여 사용 가능.
ico_dot.gif 사용자가 용도에 맞춰 높이를 조절하여 장착 가능.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HPR①
  • 6000②
  • U③
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    800 : 800psi
    2000 : 2,000psi
    4000 : 4,000psi
    6000 : 6,000psi
    10000 : 10,000psi
    15000 : 15,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 GPR (General Pressure Regulator) 3000 일반형 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=8 저압용 GPR (General Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) GPR(General Pressure Regulator) 일반형
    • GPR (General Pressure Regulator) 3000 일반형
    • GPR Pressure : 3000psi
    • SS316L VAR SST Construction
    • Standard 15μin Surface finish
    • No threads through all wetted path
    • Compact & effective design provides a smooth and unobstructed flow path.
    • Repairable and changeable at site
    • Ambient Operating & Fluid Media Temperature : -40℃ ~ 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif GPR Pressure : 3000psi
ico_dot.gif SS316L VAR SST Construction
ico_dot.gif Standard 15μin Surface finish
ico_dot.gif No threads through all wetted path
ico_dot.gif Compact & effective design provides a smooth and unobstructed flow path.
ico_dot.gif Repairable and changeable at site
ico_dot.gif Ambient Operating & Fluid Media Temperature : -40℃ ~ 100℃
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • GPR①
  • 500②
  • U③
  • P④
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    500 : 500psi
    1000 : 1,000psi
    2000 : 2,000psi
    3000 : 3,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
  • ④ Body Type
    N : Normal
    P : Panel
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900 GPR (General Pressure Regulator) 2000 일반형 https://www.hiflux.co.kr/bbs/board.php?bo_table=product6&wr_id=7 저압용 GPR (General Pressure Regulator)전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 레귤레이터(Regulator) GPR(General Pressure Regulator) 일반형
    • GPR (General Pressure Regulator) 2000 일반형
    • GPR Pressure : 2000psi
    • SS316L VAR SST Construction
    • Standard 15μin Surface finish
    • No threads through all wetted path
    • Compact & effective design provides a smooth and unobstructed flow path.
    • Repairable and changeable at site
    • Ambient Operating & Fluid Media Temperature : -40℃ ~ 100℃
    쇼핑몰 바로가기 ↘
레귤레이터란 전단(Inlet)으로 들어오는 압력 범위 내에서 후단(Outlet)으로 나가는 압력을 일정하게 조절하여 유지시켜주는 압력 조절장치를 말합니다. 하이플럭스 레귤레이터는 기체나 액체의 특성에 맞는 실링 타입을 적용하여 누수를 방지하며 저압용 GPR과 고압용 HPR로 구분되어 원하시는 압력사양에 맞게 사용하실 수 있습니다.
Operation작동원리를 안내해드립니다.
regulator


당사의 제품을 예로 들면 100Bar (다른 단위 환산시 1450psi / 101kg)의 압력이 레귤레이터 INLET, 전단으로 들어온다고 가정할 때 제품 핸들을 돌려서 레귤레이터 OUTLET의 압력을 원하는 Range로 조절할 수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif GPR Pressure : 2000psi
ico_dot.gif SS316L VAR SST Construction
ico_dot.gif Standard 15μin Surface finish
ico_dot.gif No threads through all wetted path
ico_dot.gif Compact & effective design provides a smooth and unobstructed flow path.
ico_dot.gif Repairable and changeable at site
ico_dot.gif Ambient Operating & Fluid Media Temperature : -40℃ ~ 100℃
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • GPR①
  • 500②
  • U③
  • P④
  • ① 제품 분류
    BPR : Back pressure regulator
    HPR : High Pressure Regulator
    GPR : General Pressure Regulator
    ABPR : Air Operating Back Pressure Regulator
  • ② Inlet 압력
    500 : 500psi
    1000 : 1,000psi
    2000 : 2,000psi
    3000 : 3,000psi
  • ③ O-Ring Type
    U : Urethane
    N : NBR
    V : Viton
    S : Silicone
  • ④ Body Type
    N : Normal
    P : Panel
]]> 하이플럭스 Thu, 13 Apr 2023 14:16:25 +0900
