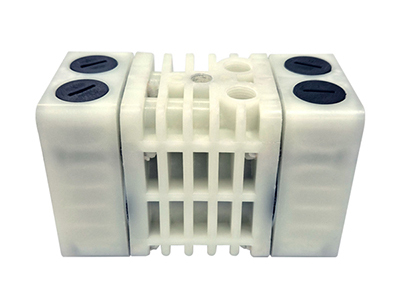

  • 소형 에어 다이아프램펌프 (Small Air Diaphragm Pump)
    • 소형 에어 다이아프램펌프 (Small Air Diaphragm Pump)
    • Inlet port : PT 1/4 inch
    • Outlet port : PT 1/4 inch
    • Air : PT 1/8 inch
    • Max Flow Rate : 6 L/min
    • Max Supply Air Pressure : 7bar
    • Weight : 1kg
    • Operating Temperature : 5℃ ~ 65℃
    • 최소작동압력 3 bar, 20℃, Outlet 개방, 물기준
    쇼핑몰 바로가기 ↘
다이아프램의 왕복운동을 이용해 액체나 기체를 흡입 혹은 토출하는 소형 펌프입니다. 스스로 액체를 빨아올리는 자흡 기능을 갖추고 있고 작은 사이즈로 설치 공간이 제한적인 환경이 사용하기 좋습니다. 하이플럭스의 소형 에어 다이아프램 펌프는 소형, 다용도, 안전성, 낮은 비용이라는 강점을 바탕으로 다양한 산업 분야에서 효율적이고 신뢰할 수 있는 유체 이송 솔루션을 제공합니다.
Features제품의 특장점을 안내해드립니다.
1. 초소형 및 경량 디자인
  ico_dot.gif 콤팩트한 크기 : 74mm x 122mm x 60mm의 매우 작은 크기로, 설치 공간이 제한적인 환경에 이상적입니다.
  ico_dot.gif 가벼운 무게 : 1Kg 이하의 가벼운 무게로 이동 및 설치가 용이합니다.

2. 뛰어난 유연성과 다용도성
  ico_dot.gif 건식 운전 가능 : 손상 없이 건식 운전이 가능하며, 공정 중단이나 생산 라인의 일시 정지에도 영향을 받지 않습니다.
  ico_dot.gif 자흡 기능 : 자흡 기능을 갖추고 있습니다.
  ico_dot.gif 다양한 설치 옵션 : 드럼 이송 펌프 기능, 생활방수 가능 등 다양한 설치 및 활용이 가능합니다.

3. 안전 및 신뢰성
  ico_dot.gif 비윤활 공기 시스템 작동 : 별도의 윤활이 필요 없는 공기 시스템으로 작동하여 유지보수가 간편합니다.
  ico_dot.gif 견고한 재료: PP+GF 재질로 제작되어 내화학성이 우수하며, 다이어프램 재질로PTFE, NBR을 사용하여 유체에 대한 호환성을 높였습니다.

4. 주요 응용 분야
  ico_dot.gif 수처리 산업
  ico_dot.gif 그래픽 산업
  ico_dot.gif 화학 산업
  ico_dot.gif 오일 순환 시스템 등
Structure제품별 구조도를 안내해드립니다.

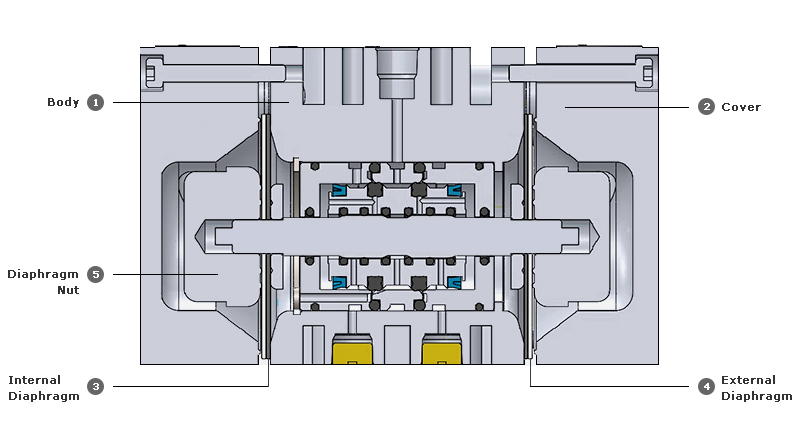

하이플럭스 다이아프램펌프 1/2 단면도 & 명칭
[ 다이아프램펌프 1/2 단면도 ]
하이플럭스 다이아프램펌프 1/3 단면도 & 명칭
 [ 다이아프램펌프 1/3 단면도 ]

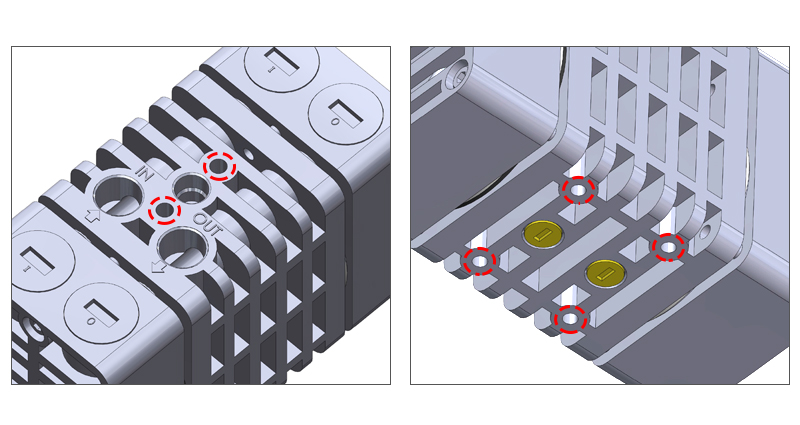

하이플럭스 다이아프램펌프 1/3 단면도 & 명칭
 [ 다이아프램펌프 Mounting Hole ]
No DESCRIPTION MATERIAL​
1 Body ​PP+GF
2 Cover ​PP+GF
3 Internal Diaphragm ​NBR
4 External Diaphragm ​PTFE
5 Diaphragm Nut ​STS 316
6 Check Housing ​PA+GF
7 Check Cover ​Peek
8 Ball ​Ceramic
9 Spring ​STS 304
10 Seat ​PTFE
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
Assembly다이아프램펌프와 피팅의 조립과정을 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
]]> 하이플럭스 Fri, 10 Mar 2023 14:22:23 +0900 고압 써머커플 온도센서 (Thermorcouple Temperature Sensor) https://www.hiflux.co.kr/bbs/board.php?bo_table=product7&wr_id=4 써머커플(Thermorcouple)고압 피팅에 체결되어 센서부가 유체와 맟닿아 온도 측정

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 써머커플 온도센서(Thermorcouple)
    • 써머커플(Thermorcouple)
    • Max Pressure : 60,000psi 까지 사용 가능
    • Tube Size : H6004 (60,000 psi - 1/4")
    • Sensor Size : Ø1, Ø1.6
    • Sensor Length : 150mm
    • 별도의 부품 필요없이 Port에 (Con&Thread방식) 직접 사용가능
    • Sensor Type : K Type
    • 리드선 : 기본 1m (1m이상은 판매자문의 요망)
    • 측정 범위 : -100℃ ~ 500℃
    • Meterial : STS316, STS630
    • 최소조립 토크 : 700 kgf·cm
    쇼핑몰 바로가기 ↘
하이플럭스 Thermorcouple 온도센서는 고압 환경에서 피팅에 체결되어 센서부가 유체와 맟닿아 온도를 측정 합니다. Port에 직접 체결하여 온도를 측정할수 있습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif Max Pressure : 60,000psi 까지 사용 가능
ico_dot.gif Tube Size : H6004 (60,000 psi - 1/4")
ico_dot.gif Sensor Size : Ø1, Ø1.6
ico_dot.gif Sensor Length : 150mm
ico_dot.gif 별도의 부품 필요없이 Port에 (Con&Thread방식) 직접 사용가능
ico_dot.gif 최소조립 토크 : 700 kgf·cm
ico_dot.gif Sensor Type : K Type
ico_dot.gif 리드선 : 기본 1m (1m이상은 판매자문의 요망)
ico_dot.gif 측정 범위 : -100℃ ~ 500℃
ico_dot.gif Meterial : STS304
ico_dot.gif Thread : 9/16” 18 UNF (Con-thread)
Structure제품별 구조도를 안내해드립니다.


Thermorcouple-Sensor.jpg    Thermorcouple-Sensor.jpg
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
]]> 하이플럭스 Thu, 13 Apr 2023 16:19:02 +0900 압력게이지(Pressure Gauge) 경량타입 https://www.hiflux.co.kr/bbs/board.php?bo_table=product7&wr_id=3 압력게이지(Pressure Gauge) 경량 타입정밀한 측정과 다용도로 활용이 가능한 압력게이지

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 압력게이지(Pressure Gauge) 배관형

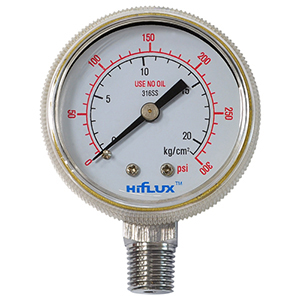

    • 압력게이지(Pressure Gauge) 경량 타입
    • 경량 타입 시리즈 : HI50POT-20, HI50POT-70, HI50POT-150, HI50POT-250
    • 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
    • 외부 조건 변화에 강한 뛰어난 내식성.
    • Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
    • Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
    • 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
    • 일반 압력계 대비 높은 성능과 내구성 및 수명.
    쇼핑몰 바로가기 ↘
하이플럭스 압력게이지(Pressure Gauge)는 가장 널리 사용되는 압력계로 펌프, 유압프레스, 각종 공작기계 및 시스템 장비의 다양한 압력 측정에 사용됩니다. Stainless steel 소재 사용으로 외부 조건 변화에서도 뛰어난 내식성을 가지며 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 탁월합니다. 맥동압이 심한 압력 계측도 정지에 가까운 상태로 보다 정확하게 읽을 수 있으며 계기의 무게가 가벼워져 장기간 사용할 수 있으며 사용자가 원하는 장비의 구성을 쉽고 빠르게 돕습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif 경량 타입 시리즈 : HI50POT-20, HI50POT-70, HI50POT-150, HI50POT-250
ico_dot.gif 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
ico_dot.gif 외부 조건 변화에 강한 뛰어난 내식성.
ico_dot.gif Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
ico_dot.gif Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
ico_dot.gif 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
ico_dot.gif 일반 압력계 대비 높은 성능과 내구성 및 수명.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Information압력계 용어/표준압력계 정보를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 제품 분류
    HI : Pressure Gauge
  • ② 사이즈
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 제품 타입
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 압력
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
]]> 하이플럭스 Thu, 13 Apr 2023 16:19:02 +0900 압력게이지(Pressure Gauge) 판넬취부형 https://www.hiflux.co.kr/bbs/board.php?bo_table=product7&wr_id=2 압력게이지(Pressure Gauge) 판넬취부형정밀한 측정과 다용도로 활용이 가능한 압력게이지

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 압력게이지(Pressure Gauge) 배관형

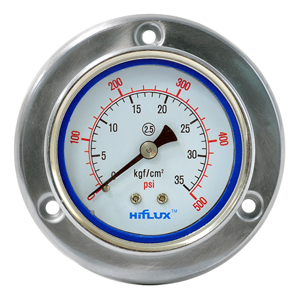

    • 압력게이지(Pressure Gauge) 판넬취부형(Bottom connection, Flush)
    • 판넬취부형 시리즈 : HI60J4c-35, HI100J3d-100, HI100J3d-250, HI100J3d-500, HI100J3d-1000
    • 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
    • 외부 조건 변화에 강한 뛰어난 내식성.
    • Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
    • Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
    • 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
    • 일반 압력계 대비 높은 성능과 내구성 및 수명.
    쇼핑몰 바로가기 ↘
하이플럭스 압력게이지(Pressure Gauge)는 가장 널리 사용되는 압력계로 펌프, 유압프레스, 각종 공작기계 및 시스템 장비의 다양한 압력 측정에 사용됩니다. Stainless steel 소재 사용으로 외부 조건 변화에서도 뛰어난 내식성을 가지며 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 탁월합니다. 맥동압이 심한 압력 계측도 정지에 가까운 상태로 보다 정확하게 읽을 수 있으며 계기의 무게가 가벼워져 장기간 사용할 수 있으며 사용자가 원하는 장비의 구성을 쉽고 빠르게 돕습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif 판넬취부형 시리즈 : HI60J4c-35, HI100J3d-100, HI100J3d-250, HI100J3d-500, HI100J3d-1000
ico_dot.gif 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
ico_dot.gif 외부 조건 변화에 강한 뛰어난 내식성.
ico_dot.gif Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
ico_dot.gif Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
ico_dot.gif 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
ico_dot.gif 일반 압력계 대비 높은 성능과 내구성 및 수명.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Information압력계 용어/표준압력계 정보를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 제품 분류
    HI : Pressure Gauge
  • ② 사이즈
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 제품 타입
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 압력
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
]]> 하이플럭스 Thu, 13 Apr 2023 16:19:02 +0900 압력게이지(Pressure Gauge) 배관형 https://www.hiflux.co.kr/bbs/board.php?bo_table=product7&wr_id=1 압력게이지(Pressure Gauge) 배관형정밀한 측정과 다용도로 활용이 가능한 압력게이지

카달로그 PDF 보기 ↘슬라이드쉐어 보기 ↘
  • 압력게이지(Pressure Gauge) 배관형

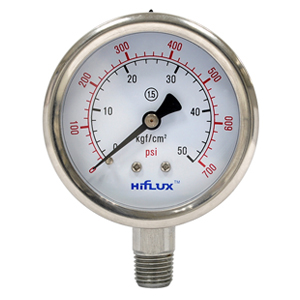

    • 압력게이지(Pressure Gauge) 배관형(Bottom connection direct)
    • 배관형 시리즈 : HI60A4c-20, HI60A4c-50, HI60A4c-150, HI60A4c-250, HI100A3d-500, HI100A3d-1000
    • 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
    • 외부 조건 변화에 강한 뛰어난 내식성.
    • Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
    • Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
    • 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
    • 일반 압력계 대비 높은 성능과 내구성 및 수명.
    쇼핑몰 바로가기 ↘
하이플럭스 압력게이지(Pressure Gauge)는 가장 널리 사용되는 압력계로 펌프, 유압프레스, 각종 공작기계 및 시스템 장비의 다양한 압력 측정에 사용됩니다. Stainless steel 소재 사용으로 외부 조건 변화에서도 뛰어난 내식성을 가지며 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 탁월합니다. 맥동압이 심한 압력 계측도 정지에 가까운 상태로 보다 정확하게 읽을 수 있으며 계기의 무게가 가벼워져 장기간 사용할 수 있으며 사용자가 원하는 장비의 구성을 쉽고 빠르게 돕습니다.
Features제품의 특장점을 안내해드립니다.
ico_dot.gif 배관형 시리즈 : HI60A4c-20, HI60A4c-50, HI60A4c-150, HI60A4c-250, HI100A3d-500, HI100A3d-1000
ico_dot.gif 쉽고 빠른 장비 구성을 위한 고압용 압력게이지.
ico_dot.gif 외부 조건 변화에 강한 뛰어난 내식성.
ico_dot.gif Stainless steel 소재 사용으로 정밀도가 높은 압력계에 사용.
ico_dot.gif Glycerin 액의 윤활성으로 마모 방지 및 점성 저항을 이용한 진동 억제.
ico_dot.gif 기계적 진동과 맥동이 심한 환경에서의 압력 측정에 적합.
ico_dot.gif 일반 압력계 대비 높은 성능과 내구성 및 수명.
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
제품상세규격 보기
ico_dot.gif 모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다.
ico_dot.gif 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다.
ico_dot.gif 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
Information압력계 용어/표준압력계 정보를 안내해드립니다.
Application다양한 분야에 적용된 제품들을 확인해보세요.
ico_dot.gif 하이플럭스 고온/고압 제품들은 화학,정유,워터젯,기름,가스 산업, 각종 연구 분야 등 다양한 사업 분야에서 활용되고 있습니다.
ico_dot.gif 다양한 압력 · 바디 타입· 포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
ico_dot.gif 일반적으로 STS 소재로 생산되나 다양한 유체 · 기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
하이플럭스 고온 고압 제품 화학 정유 워터젯 기름 가스 산업 각종 연구 분야 활용
Numbering제품별 분류 및 주문옵션 항목을 안내해드립니다.
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 제품 분류
    HI : Pressure Gauge
  • ② 사이즈
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 제품 타입
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 압력
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
